    量程范围(kg) :500、1000、2000
    功能特点:传感器弹性体采用合金钢或者不锈钢材质;胶密封处理 ; 有高精度,高可靠性。表面镀镍,防水,防腐蚀,防护等级达到IP66。
    应用范围: 广泛应用于电子台秤、轨道衡、汽车衡、地磅秤等各种称重测力设备。



    技术指标明细:

    精度等级 : C2

    综合误差(%F.S) : ±0.03

    灵敏度(mv) : 2.0±0.003

    蠕变(%F.S/30min) : ±0.024

    零点输出(%F.S) : ±1.0

    输入阻抗(Ω) : 350±5

    输出阻抗(Ω) : 350±3

    绝缘电阻(MΩ) : ≥5000(100VDC)

    灵敏度温度影响(%F.S/10℃): ±0.017

    零点温度影响(%F.S/10℃) : ±0.023

    温度补偿范围(℃ ) : -10~+40

    使用温度影响(℃ ) : -20~+55

    激励电压(V) : 9~12(DC)

    安全过载范围 (%F.S) : 150

    极限过载范围 (%F.S) : 200

    防护等级 : IP66

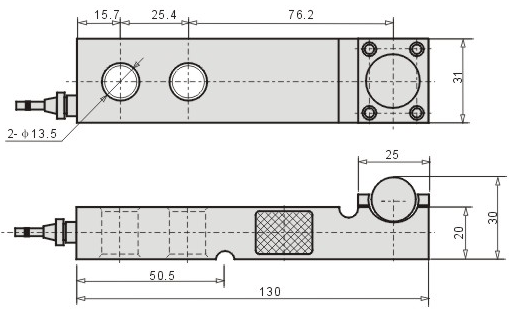

    安装尺寸规格图 (单位mm):





    接线方式: 红线: 激励 ( +) 111 绿线: 信号 ( +)
    黑线: 激励 ( -) 111 白线: 信号 ( -)

    备注:采用四芯屏蔽电缆,标准线长为3米,如有特殊需要,可根据客户要求提供!


    受力示意图:
