    量程范围(kg) :3、5、6、10、15、20、30、40、50、60、100、120

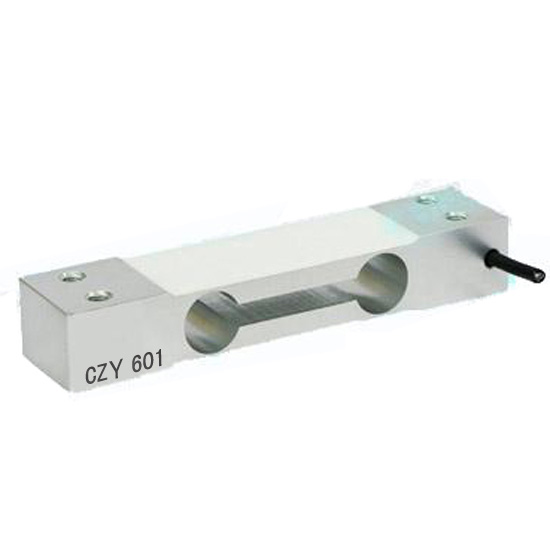

    功能特点:传感器弹性体采用铝合金材质;无色阳极化处理;胶密封 ;
    应用范围:广泛用于电子计价秤、计重秤等小台面电子秤。

    技术指标明细:


    精度等级 : C2 /  C3


    灵敏度温度影响(%F.S/10℃): ±0.02 / ±0.014

    综合误差(%F.S) : ±0.02/ ±0.017


    零点温度影响(%F.S/10℃) : ±0.03 / ±0.017

    灵敏度(mv/v) :2.0±0.2


    温度补偿范围(℃ ) : -10~+40

    蠕变(%F.S/30min) : ±0.02 / ±0.017


    使用温度影响(℃ ) : -20~+60

    零点输出(%F.S) : ±1.0


    激励电压(V) : 9~12(DC)

    输入阻抗(Ω) : 405±10


    安全过载范围 (%F.S) : 120

    输出阻抗(Ω) : 350±3


    极限过载范围 (%F.S) : 150

    绝缘电阻(MΩ) : ≥5000(100VDC)


    防护等级 : IP65



     安装尺寸规格图 (单位mm):



     接线方式:
    红线: 激励 ( +) 111 绿线: 信号 ( +)
    黑线: 激励 ( -) 111 白线: 信号 ( -)

    备注:采用四芯屏蔽电缆,标准线长为420mm,如有特殊需要,可根据客户要求提供!



    受力示意图:
